>高剛性四硬軌SV 系列 |
 |
 |
 |
 |
|

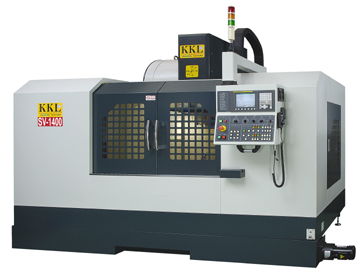

| CNC立式加工中心機 SV-1400 |
|
 |
＊全新鑄件重量比同業同級機重20%，結構鋼性提升30%以上。
＊精度採用德國規格VDI 3441。
＊超大跨距的倒Y型機柱。
＊跨越四軸支撐的鞍座結構。
＊方型四滑軌，A型箱型結構底座穩固。
＊機柱採米字型的超強肋骨設計。
|
|
|
|
 |
|
|
 |
| |


規 格 表
|
項目
|
-
|
單位
|
SV-1400
|
|
工作台
|
面積
|
mm(inch)
|
1,350x600
|
|
|
加工區域
|
mm(inch)
|
1,350x600
|
|
|
T型槽尺寸
|
mm(inch)
|
5x18
|
|
|
最大負荷
|
kg
|
1,295
|
|
行程
|
X/Y/Z
|
mm(inch)
|
1400/625/625
|
|
距離
|
主軸中心至立柱距離
|
mm(inch)
|
660
|
|
|
主軸鼻端至工作台面
|
mm(inch)
|
120~745
|
|
|
工作台離地面高度
|
mm(inch)
|
900
|
|
主軸
|
內孔錐度
|
BT#
|
40 (50選配)
|
|
|
轉速(皮帶式)
|
rpm
|
65-8,000
|
|
|
馬達規格(連/30分定額)
|
kw(HP)
|
7.5/11kw (10/15HP)
11/15kw (選 配)
|
|
|
馬達扭矩
|
N.m
|
48
|
|
三軸馬達
|
規格
|
kw
|
3
|
|
|
切削進給
|
mm/min
|
1-10,000
|
|
|
XY軸快速進給
|
mm/min
|
20,000
|
|
|
Z軸快速進給
|
mm/min
|
18,000
|
|
螺桿
|
規格
|
mm(inch)
|
40 x p10
|
|
刀庫容量
|
型式
|
|
斗笠式/刀臂式(選配)
|
|
|
刀具數量
|
tools
|
20
|
|
|
最大刀徑/鄰刀空
|
mm(inch)
|
90/150
|
|
|
最大刀具重量
|
kg
|
8
|
|
|
最大刀長
|
mm(inch)
|
250
|
|
精度
|
定位精度
|
mm(inch)
|
VDI 3441
|
|
|
重覆精度
|
mm(inch)
|
VDI 3441
|
|
其它
|
機器重量
|
kg
|
8,500
|
|
|
機器尺寸
長x寬x高
|
mm(inch)
|
4,328x2,560 x2,806
|
|
|
電力消耗
|
kva
|
25
|
|
|
氣壓精度
|
kg/cm2
|
6
|
附註：尺寸規格若有變更，恕不另行通知。
超強四硬軌，最快速度可至24米/分鐘。
可選擇之控制器：HEIDENHAIN / FANUC / SIEMENS / MITSUBISHI。
標準附件： 選擇附件：
＊三軸自動潤滑裝置 ＊皮帶式主軸 BT40-10,000rpm / BT50- 8,000rpm
＊加工吹氣裝置 ＊齒輪式主軸 BT40-8,000rpm / BT50-6,000rpm
＊主軸氣幕 ＊直結式高速主軸
＊前側螺旋排屑裝置 BT40-10,000 / 12,000 / 15,000rpm
＊全密閉外罩 BT50-8,000 / 10,000rpm
＊三軸螺桿預拉裝置 ＊刀臂式刀庫 (24/30/40支刀)
＊剛性攻牙 ＊油水分離機
＊清潔用氣槍 ＊ZF二段式變速箱
＊清潔用水槍 ＊第四軸介面
＊軌道油回收裝置 ＊油路刀把週邊裝置
＊自動斷電裝置 ＊底座環狀沖屑
＊標準RS-232傳輸介面 ＊鏈鈑式鐵屑輸送機
＊電氣箱熱交換器 ＊鋁屑專用刮鈑式輸送機
＊石英工作燈 ＊刀長量測裝置
＊三色警示燈 ＊主軸中央出水(Form A)
＊工具箱及地腳螺絲 ＊主軸環狀噴水裝置
＊操作使用手冊 ＊變壓器
＊維護手冊 ＊網路卡
＊電氣箱冷氣機
＊主軸冷卻機
＊三軸精密光學尺(HEIDENHAIN)
＊主軸熱變位補償功能
|
|
 |
|
|
|
|
|
